1Introduction

针对没有位置环的变频器做位置控制。



控制方式：使用SDC的方式在plc运行位置环，循环发向变频器发送设定速度。





使用ABB变频器ACS880,增量编码器接入变频器上。

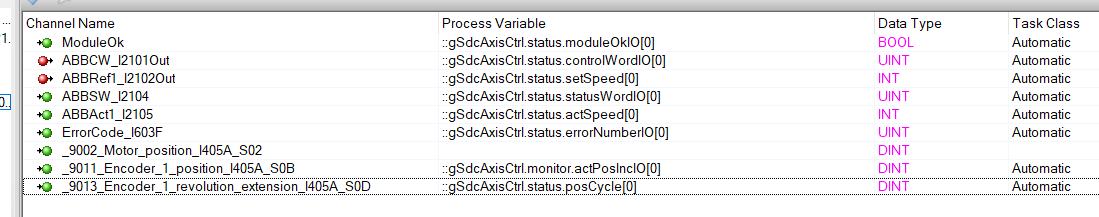

1.1变频器



1 发送设定速度给变频器    0.1 r/min

2 读取到的单圈内的位置值  0 - 100000000

3 读取到的圈数

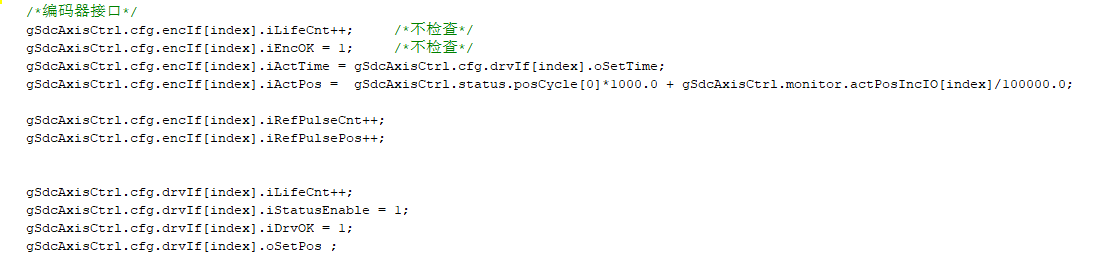

1.2 SDC配置





实际位置计算转换为一圈1000unit后累计







伺服类型选择 ncSDC_DRVSERVO16，此类型位置环在PLC运行，输出为速度模拟量 -32767到32767。

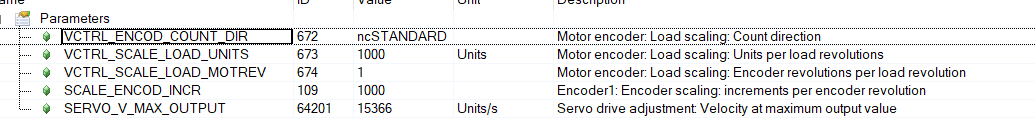

1.3 参数表配置



SERVO_V_MAX_OUTPUT配置：

选用的异步电机为922r/min，设置电机一圈1000个unit，伺服最大输出计算 922 / 60 * 1000 = 15366 ，最大输出32767 对应最大转速15366unit/s。





1.4 调用singelAxis例子程序

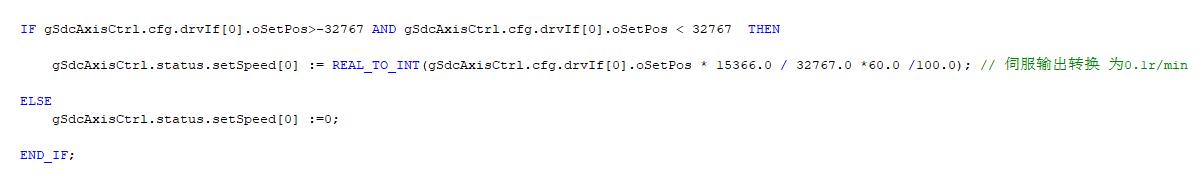

输出计算

伺服输出 * 15366/32767 计算出设定速度 unit/s
